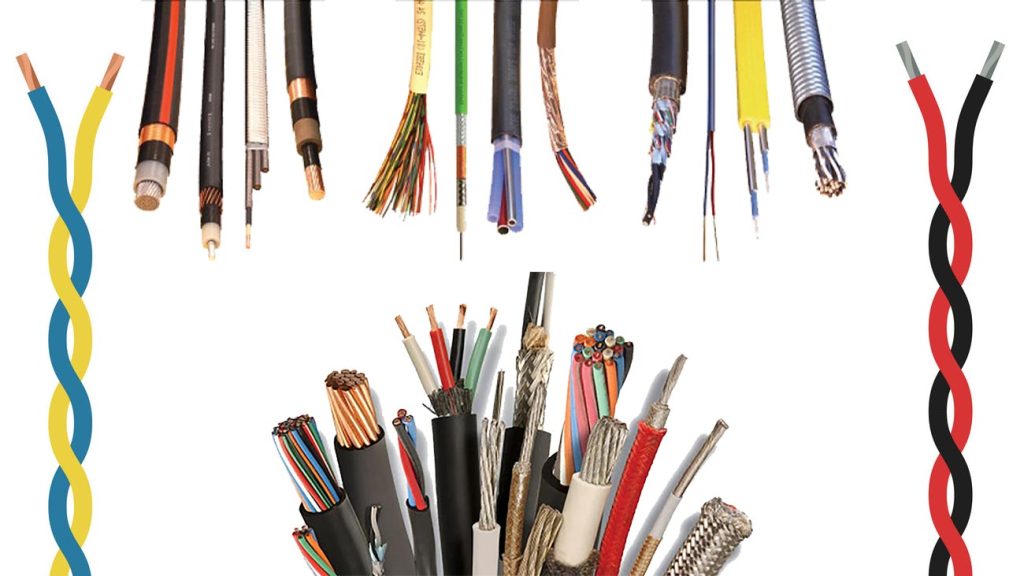

سیم و انواع آن

سیم اولین و ساده ترین عنصر برای انتقال جریان الکتریکی است و برای ارتباط بین دستگاه های مختلف استفاده می شود. این انتقال الکتریسیته در سیم ها به دلیل وجود فلز رسانایی است که بخش اصلی سیم را تشکیل می دهد و به آن هادی گفته می شود. این هادی می تواند از جنس مس، آلومینیوم و یا مس قلع اندود باشد. روی هادی از عاسق، حفاظ، زره فلزی و یا روکشی استفاده می شود که می تواند هم از آسیب رسیدن به هادی جلوگیری کند و هم از طرفی جلوی نشت جریان برق به بیرون را بگیرد.

اگر بخواهیم بر اساس نوع هادی سیم های برق را دسته بندی کنیم، انواع مختلف سیم شامل سیم برقب مفتولی، سیم برق افشان و سیم برق نیمه افشان می شود. به توضیح این سه دسته به صورت مختصر توجه نمایید.

سیم مفتولی

سیم مفتولی به صورت یک لایه مسی یا یک نوار رشته ای است که به نوع خشک نیز معروف بوده و به دلیل قابلیت فرم دهی داخل تابلو های برق کاربرد دارد. استفاده از این نوع مفتولی در جاهایی که نیاز به نصب دائم و حرکت ندارند مناسب است و این نوع از سیمها در اکثر مواقع به وسایل اضافی مثل سرسیمها برای اتصال احتیاج ندارند ولی احتمال شکسته شدن آنها در اثر جابجایی و حرکت زیاد وجود دارد. هادی در آنها از مس استاندارد شده با پوششی از پی .وی.سی ساخته شده است.

سیم افشان

سیم افشان از تعداد زیادی رشته های نازک مسی به هم تابیده شده تشکیل شده است که به سیم های نرم معروفند و دارای قابلیت انعطاف بالایی می باشند که در سیمکشی ساختمان کاربرد دارند. ساختمان این نوع سیمها مانند سیمهای مفتولی و نیمه افشان است و قابلیت انعطاف آنها نسبت به نوع نیمه افشان بیشتر است.

سیم نیمه افشان

ساختمان این سیم برق بین سیمهای مفتولی و افشان است یعنی تعداد رشته های آن از نوع افشان کمتر است و کاربرد آن مشابه سیمهای مفتولی است. فقط درمواردی که نیاز به انعطاف بیشتر نسبت به سیمهای مفتولی است، از این مدل استفاده می شود.

در خیلی از منابع سیم های برق را بر اساس حروف اختصاری آنها می شناسند به همین دلیل آشنایی با این حروف خالی از لطف نیست. معمولا جنس هادی ها ، عایق و نوع کاربرد سیم و کابل ها را با حروف مشخصی که درروی روکش خارجی آن ها نوشته می شود ، نشان می دهند به طوری که هر حرف معنی خاص خود را دارد.

موارد مصرف انواع سیم برق بر اساس نام اختصاری

در ادامه به معرفی موارد مصرف انواع سیم بر اساس نام مختصر آنها می پردازیم. به طور مثال در نقشه های برقی که برای سیم کشی ساختمان تهیه می شود معمولا از این حروف برای نشان دادن نوع سیم ها به کار می رود.

سیم (NYA)

سیم مسی تک لایه نرم با روکش پلاستیک به رنگ های سبز، زرد ، سیاه، آبی و قهوه ای

مورد مصرف : نصب ثابت در محل های خشک و در داخل لوله پی وی سی و فولادی و همچنین باید بدانید استفاده از این نوع سیم در زیر گچ مجاز نیست.

سیم (NYAF)

سیم افشان که در آن رشته های نازک سیم مسی به هم تابیده شده با روکش پلاستیک به رنگ های سبز، زرد ، سیاه، آبی و قهوه ای

مورد مصرف : نصب بدون حرکت در محل های خشک و در داخل لوله ی پی وی سی یا فولادی و همچنین استفاده از این نوع سیم در زیر گچ مجاز نیست.

سیم (NYM)

سیم های مسی یک لایه با عایق پی وی سی و مقاوم در مقابل رطوبت که رنگ کلاف آنها سیاه ، خاکستری یا سفید است و رنگ روکش سیم های داخل آن سیاه ، قهوه ای و آبی می باشد.

مورد مصرف: نصب ثابت در محل های خشک یا مرطوب یا زیر گچ بدون لوله یا روی مقره ( مثلا کولر)

سیم (Y)

سیمهای روکش شده با مواد پی وی سی که به دو صورت دو ، سه یا چهار رشته ی به هم تابیده شده و یا تک رشته ای که اغلب تک رشته ها در رنگ های استاندارد و در کلاف های صدمتری در بازار موجود می باشند.

مورد مصرف: نصب ثابت در داخل لوله ی پی وی سی و فولادی برای زنگ اخبار، تلفن و سایر دستگاه های علامت دهنده.

کابل برق و انواع آن

امروزه در صنعت برق بخش عظیمی از توزیع انرژی الکتریکی ، بویژه در فشار ضعیف بوسیله کابل ها انجام می‌گیرد. البته برای انتقال انرژی الکتریکی فشار متوسط و قوی نیز در برخی موارد از کابل های مخصوص استفاده می‌شود. کاربرد کابل ها در تاسیسات الکتریکی بسیار وسیع است. در تعریف کابل می توان گفت هر نوع هادی که بتواند جریان برق را از داخل خود عبور دهد و دارای عایق باشد ، به طوری که ولتاژ روی سطح عایق نسبت به زمین صفر و درروی سطح سیم نسبت به زمین دارای ولتاژ فازی باشد، کابل نامیده می شود. کابل ها نیز مانند سیم ها دارای هادی می باشند که اغلب از جنس مس و یا آلومینیوم است.
